煤礦綜采面遠程供液管道

為了提高回采效率，減小巷道掘進量，增強礦井生產的安全性，基于分布式參數模型,本文對工作面煤礦綜采面遠程供液管道、遠距離供液技術進行研究。首先使用 AMESIM 軟件建立煤礦綜采面遠程供液管道、遠距離供液模型，然后針對各種情況進行仿真計算，最后設計遠距離供液方案。通過研究，遠距離供液方案，可以為綜采工作面提供1500m 的供液距離，基本滿足采區工作面的需要。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1104

產品編號

所屬分類

遠程供液系列

數量

-

+

庫存:

關鍵詞:

煤礦綜采面遠程供液管道

遠程供液管道



1

產品描述

　　為了提高回采效率，減小巷道掘進量，增強礦井生產的安全性，基于分布式參數模型,本文對工作面煤礦綜采面遠程供液管道、遠距離供液技術進行研究。首先使用 AMESIM 軟件建立煤礦綜采面遠程供液管道、遠距離供液模型，然后針對各種情況進行仿真計算，最后設計遠距離供液方案。通過研究，遠距離供液方案，可以為綜采工作面提供1500m 的供液距離，基本滿足采區工作面的需要。

長距離供液或者煤礦綜采面遠程供液管道需要通過對供液管路管徑的合理選取，來解決管路壓力損失問題。管徑合理選取的關鍵在于長距離供液時，管道的壓力損失，需在工程要求范圍之內。管道的數學模型分為集中參數模型與分布參數模型。長距離供液管道若采用集中參數模型進行壓力損失計算，則準確性較差，需基于更加真實的分布參數模型；分布參數模型的計算方法，通常采用頻域分析法，計算過程相當復雜，為設計人員帶來了極大的不便，需要借助于計算機仿真軟件 AMESIM［1］進行設計計算。

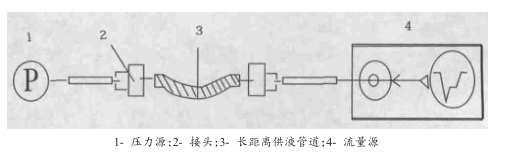

　　長距離供液管道模型在 AMESIM 中，可以簡化

　　為一段長管道兩端分別為恒壓源與恒流源的模型，如

　　圖 1 所示。

煤礦綜采面遠程供液管道示意圖

　　1- 壓力源；2- 接頭；3- 長距離供液管道；4- 流量源
